概述：

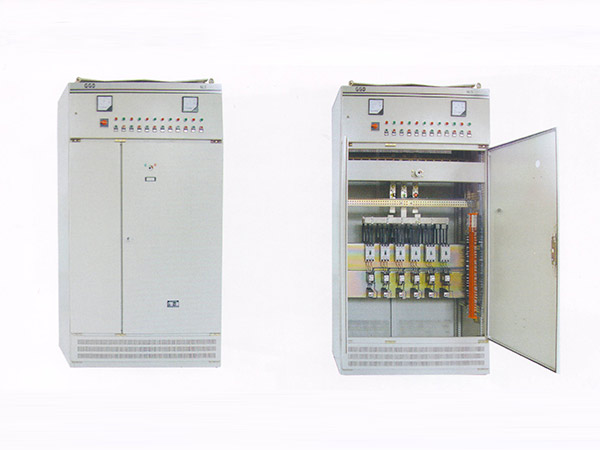

GGD交流低压配电柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，美观大方，面目一新。柜门用转轴活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。装有电器元件的仪表门用多股软铜钱与构架连接。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。

我厂该产品已取得国家强制性产品3C认证证书。

结构特点：

壳体材料为冷轧钢板，框架安装孔模数为20mm和100mm的8MF冷弯型钢局部焊接组装而成。设备采用左侧上部进线、右侧上部出线方式，样机安装了两个刀开关，分别垂直安装在断路器上方的左侧垂直方向母排和右侧垂直方向母排上，主母线安装在柜顶部及柜底部，相序为远、中、近排列方式。N排用母线夹固定在柜体底部，PE排用螺栓固定在柜体底部。仪表门上安装有电流表、电压表、转换开关、按钮等电器元件。柜体表面采用静电喷涂，辅助电路绝缘导线沿柜架布置。

产品参数：

额定工作电压（Ue）：380V

额定绝缘电压（Ui）：660V

额定电流（In）：360A～80A

短时耐受电流（Icw）：15kA

频率(fn）：50HZ

主母线的额定电流（InA）：1500A～600A

主母线的额定短时耐受电流（Icw）：30kA

外壳防护等级：IP30

装置特点：

GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

产品依据标准：

GB/T7251.12-2013《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》
