概述：

GCS型低压抽出式开关柜，（以下简称装置）是应广大电力用户及设计单位的要求设计研制出的符合市场需求的低压抽出式开关柜。装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等低压配电系统。

我厂该产品已取得国家强制性产品3C认证证书。

结构特点：

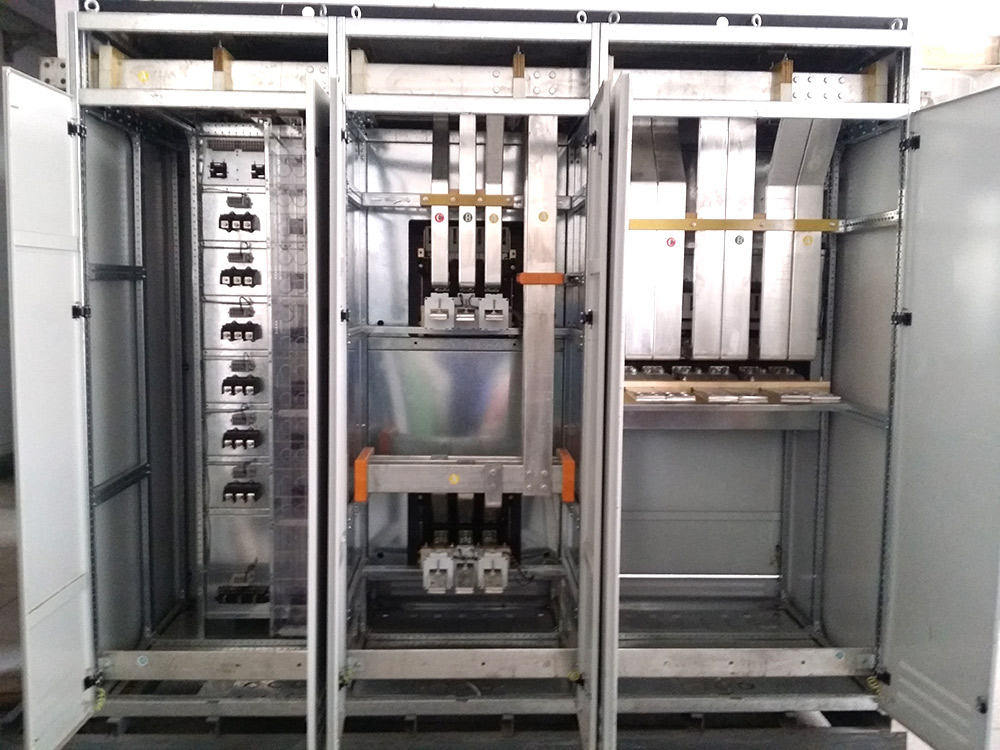

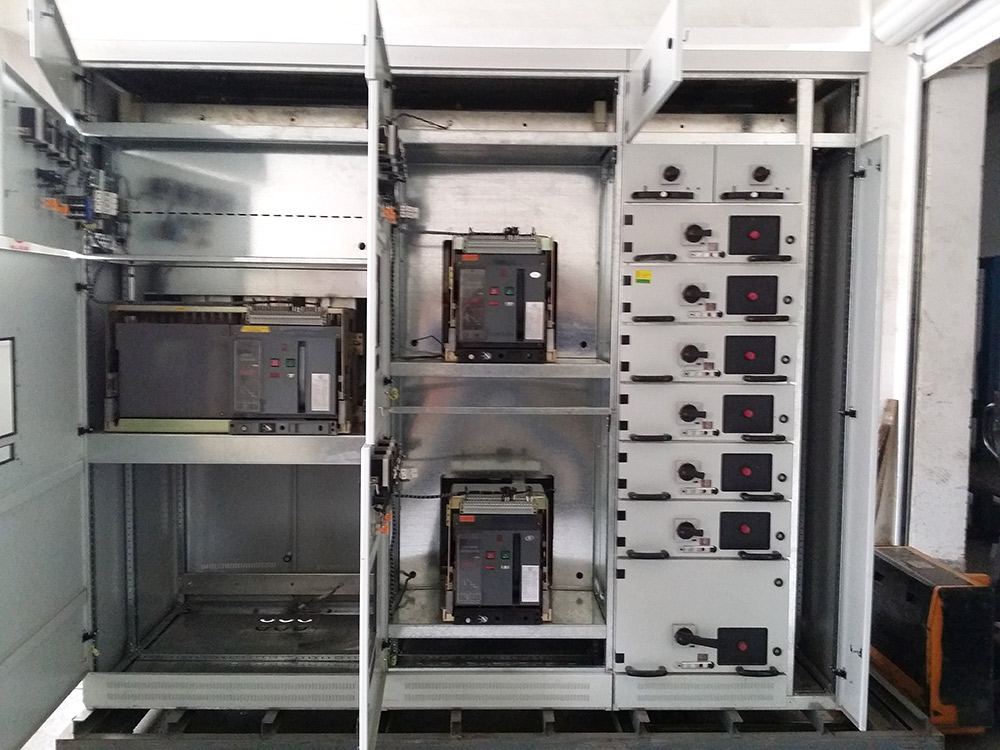

装置由进线柜、馈电柜及控制柜拼装组成，它们分别由柜架、门、覆板、隔板、开关电器元件、铜排、导线、绝缘支撑件、抽屉单元等组成，仪表门上装有电流表、电压表、按钮和指示灯。壳体由钢板弯制成形，柜架采用C型型钢，在型钢的两侧面有模数为25mm；弯制后螺栓联结而成。装置进线方式为后面中间进线。装置分为功能单元隔室等，各功能室严格分开，相互隔离，各功能单元的作用相对独立。抽屉单元类型为1/2单元、1单元、3/2单元、2单元。抽屉具有连接、试验、隔离抽出四个位置，并有明显标志。

产品参数：

额定工作电压（Ue）：380V

频率(fn）：50HZ

主母线的额定电流（InA）：2500A～1000A

配电母线的额定电流（InA）：1000A～600A

主母线的额定短时耐受电流（Icw）：50kA

配电母线的额定短时耐受电流（Icw）：50kA

外壳防护等级：IP30

装置特点：

提高转接件的热容量，较大幅度的降低由于转接件的温升到接插件、电缆头、间隔板带来的附加温升。 功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其他单元工作，使故障局限在最小范围。

抽屉单元有足够数量的二次接插件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。

产品具有分段、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。可以作为低压抽出式开关柜的换代产品使用。

产品依据标准：

GB/T7251.12-2013《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》
